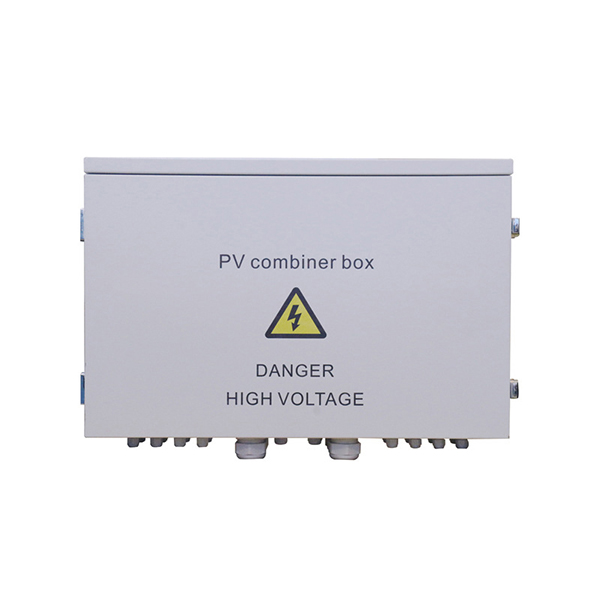

Ulkokäyttöinen aurinkoenergia PV DC -jakelulaatikko Jopa 24 aurinkosähköakkukomponenttia DC-tuloväylällä synteettinen 1 lähtö on CLBDHL-24 aurinkosähköliitäntärasia, jokainen kanava on varustettu sulakkeella, ulkopuoli on varustettu sulakkeella, lähtö on varustettu ukkossuoja ja katkaisija, yksinkertaistavat DC-virranjakokaapin ja invertterin tulojohdotusta, Tarjoaa ukkossuojan, oikosulkusuojauksen ja maadoitussuojan.
Kytkentärasia on jaettu kahteen tyyppiin: älykäs ja ei-älykäs. Älykäs aurinkosähkökytkentärasian sisäinen lataus. Väylä tarkkailee jokaisen PV-merkkijonon tulovirtaa, yhteenvetolähtöjännitettä, ukkossuojalaitteen tilaa ja katkaisijan tilaa. Laitteen sisäpuolen layout ytimekäs, säännöllinen ja kohtuullinen johtojen järjestely, korkea luotettavuus, yksinkertainen huolto. Ulkoseinään ripustettava asennus sopeutuu kaikenlaisiin huonoihin ympäristöihin. Vakiomateriaalin ja koon lisäksi voidaan räätälöidä käyttäjän tarpeiden mukaan.
Kytkentärasian tuotantoluokka saavuttaa IP65, voi täyttää ulkoseinään asennetun suljetun kaapin vaatimuksen.
Useiden aurinkoakkujen samanaikainen käyttö edellyttää, että jokainen on positiivinen, negatiivinen napa, joka on yhdistetty tiehen erillistä sulakejohtoa varten.
Aurinkosähköisen erityisen korkeajännitteisen tasavirtasulakkeen käyttö positiivisten ja negatiivisten napojen suojaamiseksi samanaikaisesti.
Aurinkosähköisen erityisen korkeajännitteisen salamansuojalaitteen käyttö voi kohdata positiivisen navan maahan, negatiivisen navan maahan, käyttöjännitteen DC 1500v:iin.
Väylä pääsee käsiksi suurimman aurinkoparistoryhmän avoimen piirin jännite (maksimi tasajännite) on yli 1500v (mukaan lukien 1500v).
Väyläohjausmoduuli käyttää luotettavaa Honeywell HoLZER -komponenttia (DC CT-anturia) jokaisessa virranvalvonnan tie-pv-sarjassa. Hälytys ja paikallinen vian sijainti sekä RS485-sarjan tiedonsiirto.
PV-ryhmän nykyisen määrän riippumaton mittaus voidaan toteuttaa.
Virran analyysi, ukkossuojan vika.
Kytkentärasia ja ohjausmoduuli voivat mitata aurinkosähköjärjestelmän jännitettä pf. Akkulevyn lämpötilan mittaus ukkossuojassa ja lähdön Medallion-tilan valvonta.
Ulkoisella liitännällä osa ukkossuojaa.
Voi vastaanottaa paikallisen valvontalaitteen parametrit ladata, analysoida ja käsitellä.
12.Väyläviestinnän virtalähde voidaan valita ulkoisesta virtalähteestä tai väylällä itse tuottaa virtaa, sivustoa ei voida käyttää virtalähteen kaapelointiin.
