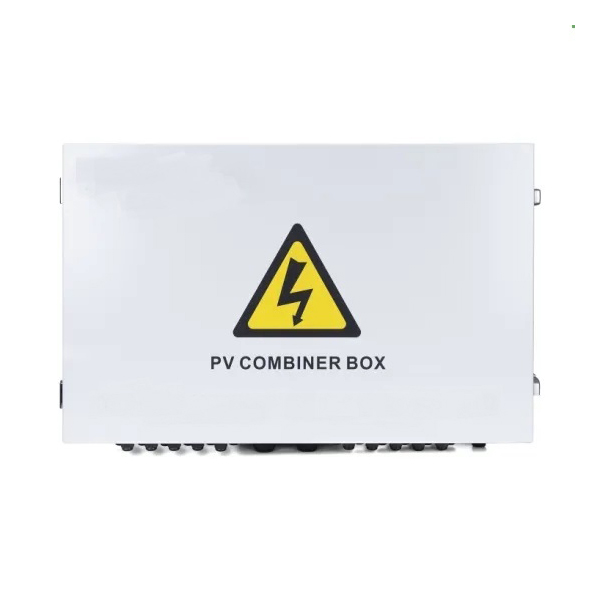

8 String Waterproof PV Combiner Box liitäntärasiaan, joka on sähkökotelo, joka yhdistää turvallisesti useita johtoja ja kaapeleita eri sisääntuloporttien kautta. Aurinkopaneelirasia yhdistää useiden PV-moduulisarjojen lähdön invertteriin kytkemistä varten.
8 String Waterproof Solar PV DC Combiner Box väylän synteettinen DC-tulo 24 PV-komponentista 1 lähtöön. Jokainen 8-merkkisen vedenpitävän aurinkoenergian DC-yhdistimen kanava on varustettu sulakkeella. Se yksinkertaistaa huomattavasti DC-virranjakokaapin ja invertterin tulojohdotusta. Ota käyttöön ukkossuojaus, oikosulkusuojaus ja maadoitussuoja. PV-yhdistelmälaatikko jaettu kahteen tyyppiin: älykäs laatikko ja ei-älykäs laatikko. Älykäs PV-yhdistäjälaatikko on varustettu valvontayksiköllä, joka tunnistaa sitten jokaisen merkkijonon tulovirran, havaitsee sisälämpötilan, havaitsee salamansuojauksen tilan, havaitsee katkaisijan tilan ja tekee yhteenvedon lähtöjännitteestä ja niin edelleen.
Suunnittelu ja kokoonpano noudattavat tiukasti aurinkosähköliitoslaitteiden teknistä eritelmää CGC/GF 037:2014.
Tarjoa käyttäjille turvallisia, lyhyitä, kauniita ja soveltuvia aurinkosähköjärjestelmän tuotteita.
Tuotteessa on ulkona seinäasennustyyppi, joka mukautuu ankariin ympäristöihin. Ydinkomponenttien lisäksi muita voidaan räätälöidä käyttäjien tarpeiden mukaan.
| Nimi | ZC-PV8 |
| Järjestelmän suurin tasajännite | 1000 |
| Suurin tulovirta jokaiselle merkkijonolle | 15A |
| Syötemerkkijonojen enimmäismäärä | 8 |
| Suurin lähtökytkinvirta | 400A |
| Invertterin lukumäärä MPPT | N |
| Lähtömerkkijonojen määrä | 1 |
| Testin luokka | ‖ luokan suojaus |
| Nimellinen purkausvirta | 20ka |
| Suurin purkausvirta | 40ka |
| Jännitteen suojaustaso | 3,8kv |
| Suurin jatkuva käyttöjännite Uc | 1050A |
| puolalaiset | 3P |
| Rakenteen ominaisuus | Plug-push moduuli |
| Suojausluokka | IP65 |
| Lähtökytkin | DC-erotuskytkin (vakio)/DC-piiri |
| DC MC4/DC FUSE/DC ylijännitesuoja | Vakio |
| Valvontamoduuli/estodiodi | Valinnainen |
| Asennusmenetelmä | Seinäkiinnitystyyppi |
| Käyttölämpötila | -25ºC--+55ºC |
| Lämpötilan nousu | 2 km |
| Sallittu suhteellinen kosteus | 0-95%, ei kondensaatiota |
